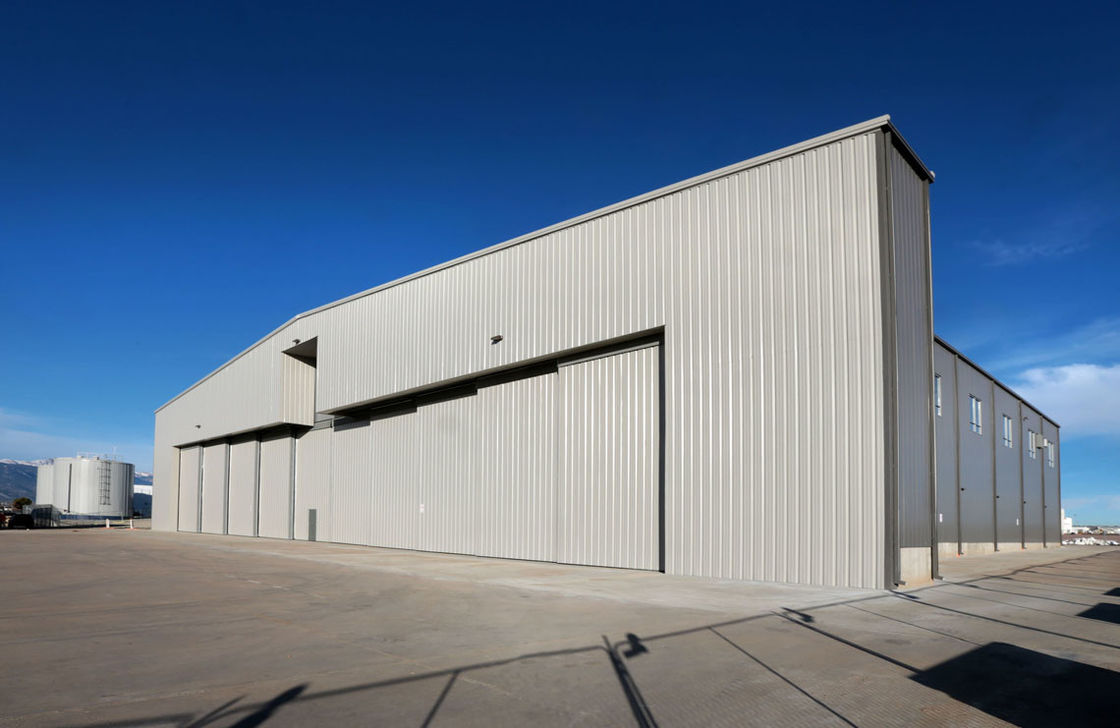

Wysokiego wzrostu stalowa konstrukcja prefabrykowana hangar samolotów hangary samolotów metalowe magazyn

Wysokopowierzchniowa konstrukcja stalowa, wsparcie metalowe, hangar samolotów, magazyn

Wyposażenie i proces produkcji sekcji H KXD
Cięcie płyt stalowych→Zgromadzenie sekcji H→Automatyczne spawanie- wzmocnienie sekcji H→Zgromadzenie→Ręczne spawanie→Sztart-malowanie→
Przechowywanie

I.Rozbieranie płyt stalowych
Płytkę stalową sekcji H należy ponownie sprawdzić w fabryce i po sprawdzeniu należy zastosować w warunkach zgodnych z wymaganiami projektowymi i określonymi.Cięcie płyt stalowych powinno być ukierunkowane na gwarancję jakości i oszczędność materiałówDla każdego procesu, jak cięcie płyt, montaż typu H,Komponenty montaż i wstępne montaż powinny być wykonywane przez zawodowego pracownika ustawienia precyzyjnie na powierzchni obróbki i montażu płyt próbnychW celu zagwarantowania dokładności wymiarów geometrycznych komponentów, tolerancji kształtu i pozycji, kąta i powierzchni styku konieczna jest kontrola przez inspektora po wprowadzeniu.W celu zapewnienia jakości cięcia,powierzchnia ultra grubego blacha jest poddawana testowi twardości karburyzacji powierzchni przed cięciem.Sprzęt do cięcia CNC jest preferowany do cięcia.99% płynnego gazu tlenowego jest wykorzystywane w celu zagwarantowania gładkości i płaskości powierzchni cięcia bez wcięć i łupów.Ruwa jest cięta przez specjalną importowaną maszynę do cięcia.

Nazwa urządzenia: Przenośna maszyna CNC do cięcia ogniowego
Numer modelu: CNCDG-1530
Cecha zastosowania: cięcie płyt stalowych (granica grubości cięcia płyt 5-100 mm), wygięcie krawędzi. Korzystne w małych urządzeniach i łatwe w przeprowadzaniu.Głównie do cięcia regularnych i nieregularnych małych elementów oraz wygięcia płyty.

Nazwa urządzenia:Maszyna do cięcia płomieniem prostym
Numer modelu: DZCG-4000A
Wykorzystanie:cięcie płyt stalowych ((5-100 mm grubości cięcia płyt)- Tak.Płytka obwodnicza, cięcie płytki sieciowej, skuteczna szerokość cięcia: 3200 mm

Nazwa urządzenia:maszyna do cięcia CNC
Numer modelu: CNC-4000C
Wykorzystanie:cięcie płyt stalowych ((5-100 mm grubości cięcia płyt)- Tak.płytka obudowa,Cięcie płytki i nieregularnych elementów,skuteczna szerokość cięcia: 3200mm

Nazwa urządzenia: maszyna do wiercenia radialnego
Numer modelu:Z3050*16/1
Cechy zastosowania:Maximalna średnica wiercenia φ50 mm,Głównie do obróbki otworów złącza śrub komponentów

Nazwa sprzętu:maszyna do przebijania
Numer modelu:JH21-400
Wykorzystanie:Maksymalne ciśnienie pieczętowania - 400 ton,Głównie do drukowania płyt, wycierania, gięcia i płytkowy rozciąganie

Nazwa sprzętu:maszyna do koszenia
Numer modelu:Q11Y-25*2500
Wykorzystanie: szerokość cięcia 2500 mm i grubość cięcia 3-25 mm

Zespół stalowy sekcji II.H
Proces montażu jest ustawiony na importowanej linii produkcyjnej sekcji H.Ustawić równoległość płyt obudowy i prostopadłość między obudowy i płyt sieciowych i uzyskać je ustawione po. spawanie mocowane powinno być spawane z osłoną gazową C02.

Nazwa urządzenia:maszyna do montażu stali sekcji H
Numer modelu:Z20B
Wykorzystanie:głównie dla zespołu typu H u,szerokość flanszu 150-800 mm,wysokość sieci 160-2000 mm

III.Spojenie automatyczne
Części stalowe sekcji H zostaną podniesione do automatycznej spawarki łukowej typu bramkowej do spawania.Proces spawania powinien być przeprowadzany zgodnie ze wskazanymi sekwencjami spawania i parametrami regulacji.Przegrzewanie, w którym wykorzystuje się grzejniki elektryczne, jest konieczne dla ultra grubych płyt komponentów. Temperatura ustawiona określa się na podstawie określonej.Szczegółowe informacje można znaleźć w dokumentacji procesu spawania w fabryce.

Nazwa urządzenia: automatyczna spawarka łukowa typu gantry
Numer modelu: LHA5ZB
Cechy zastosowania:Głównie do spawania zespołów ze stali sekcji H, której maksymalny przekrój poprzeczny wynosi do 800 mm × 2000 mm

Maszyna do wzmocnienia stali sekcji IV.H
Proces wzmacniania stali sekcji H: Korekta płaskości kołnierza za pomocą maszyny wzmacniania płytki kołnierza sekcji H.Płomień korygować prostopadłość między płaszczem sekcji H i płytę sieciową w szczególnych okolicznościach, a następnie poprawić boczne gięcie stali sekcji HTemperatura płomienia powinna być kontrolowana w zakresie 600-800oC.

Nazwa urządzenia:Maszyna do wzmocnienia stali sekcji H
Numer modelu:YTJ60B
Wykorzystanie:Głównie do korekty deformacji płyty flanszy stalowej z wiązki I lub sekcji H podczas procesu spawania,szerokość flanszy 200-1000 mm, grubość kołnierza≤ 60 mm, wysokość sieci ≥ 350 mm

Nazwa urządzenia:Maszyna do wzmacniania płaszczyzn sekcji H
Numer modelu:HYJ-800
Cechy zastosowań:głównie do korekty deformacji płyty flanszy stalowej z wiązki I lub sekcji H podczas procesu spawania,szerokość flanszy 160-800 mm, grubość flanszy ≤40 mm,wysokość siatki ≥160 mm

V.Symulowana montaż komponentu
1.Zapoznaj się z rysunkiem warsztatu komponentów i wymaganiami technicznymi.
2Komponenty modelu muszą być ponownie sprawdzane przez związany z nimi dział po wykonaniu i sfinalizowaniu komponentów modelu, a następnie zmontowane.
3- Dokładna marża.
4.Zbadać komponent po pierwszym montażu.W przypadku komponentów z wieloma grupami należy wykonać wstępną montaż pierwszej grupy, a następnie montaż serii po wykonaniu kwalifikowanego badania.

VI.Spojenie ręczne

VII.Spryskiwanie strzałami
Nazwa sprzętu: 10 głowic do strzelania
Numer modelu: QH1525
cechy zastosowania:głównie do strzelania w strzał stali o przekroju H, spawanych elementów i płyt stalowych,10głowica wbijalna; wielkość wejścia maszyny:1500- Nie.2500i członkiem 1200- Nie.2000wielkości może przejść przez maszynę na raz; do Sa2.5 stopnia.

VIII.Malarstwo
Powierzchnia elementów powinna być równomierna, płaska, błyszcząca i całkowicie malowana bez wyraźnego pękania, łuszczenia i wykluczenia szpilki. Kolor i grubość powłoki powinny również spełniać wymogi projektowe.Jeżeli nie ma określonych wymogówNależy przestrzegać następujących norm: grubość 150 μmw pomieszczeniach 125μmna zewnątrz. Dopuszczalne odstępstwo wynosi: -25 μm. Dopuszczalne odchylenie grubości suchej folii lakierowej dla każdego malowania
Dwie warstwy podkładki: grubość 40 ± 5 μm; dwa warstwy farby końcowej:grubość wynosząca 60±5 μm.

Nazwa sprzętu:Spryskiwacz bezpowietrzny
Numer modelu: CPQ9CA
Cechy zastosowania: Pochodna pojemność:56 l/min,Zapotrzebowanie na powietrze:50~1200 l/min.Głównie do farby powierzchniowej elementów konstrukcyjnych,Wskaźnik ciśnienia: 32:1
